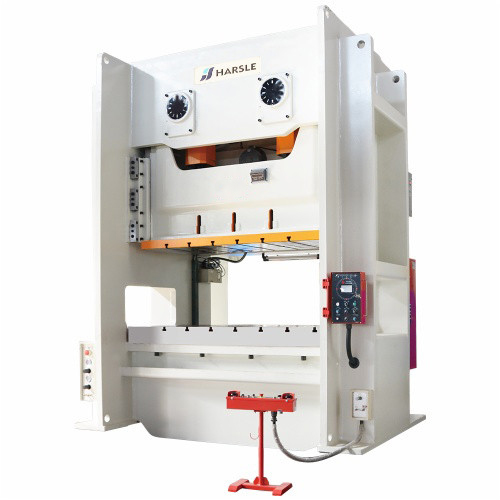

Pneumatický děrovací lis JW36 s uzavřeným typem

Sdílet s:

Pneumatický děrovací lis JW36 s uzavřeným typem

Name: Pneumatický děrovací lis JW36 s uzavřeným typem
Brand: HARSLE
Rating: 5.0 (58 reviews)

1. Velký pracovní stůl pro progresivní výrobu forem
2. H rámová konstrukce s vysokou tuhostí a intenzitou
3. Vynikající vedení a vysoká přesnost
4. Dvoubodový vyrovnávací válec se silnou silou

Model:
JW36
Značka:
HARSLE
Kód:
8462109000

Množství:



Zeptejte se Přidat do košíku

Popis výrobku

Uzavřený rám s malou deformací, vhodný pro přesné progresivní zpracování matrice.
Větší pracovní stůl bude lepší pro účely progresivní výroby matrice.
Dvojitá zpětná převodovka klikového hřídele a vodicí kolejnice proti vybočení zlepší vylepšení schopnosti lisu;
Posuvník zaujímá čtyři rohy a osm stran dlouhé vodicí kolejnice, která má dobré vedení a vysokou přesnost.
Lis využívá mokrou třecí spojku s vysokým točivým momentem, vyznačuje se stabilním provozem, nízkým hlukem, dlouhou životností, bezpečnou a spolehlivou.
Motorizované seřízení matrice, přesnost čtení je až 0,1 mm.
Přijímá centralizované mazání a má zařízení pro indikaci oběhu.
Lis může být vybaven různými typy automatizovaných periferních zařízení, což výrazně zvyšuje produktivitu.
Multifunkční elektronický řídicí systém s vysokou bezpečností.

Parametr

Parametr		Jednotka	JW36-110	JW36-160	JW36-200	JW36-250
Jmenovitá kapacita		KN	1100	1600	2000	2500
Jmenovitý tah		mm	5	6	7	7
Délka zdvihu skluzu		mm	180	200	250	280
Posunutí tahu	Pevný	časy / min	50	45	35	30
	Proměnná	časy / min	30-50	30-45	25-35	20-30
Max. Výška sady zápustky		mm	400	450	500	550
Nastavení výšky formy		mm	90	100	110	120
Vzdálenost mezi vzpěrami		mm	1750	1900	2290	2570
Velikost podložky	F x B	mm	700	760	900	1000
	L x R	mm	1650	1800	2200	2500
Tloušťka podložky		mm	140	150	170	180
Snímek Dolní velikost	F x B	mm	630	800	900	950
	L x R	mm	350	400	450	460
Velikost bočního otevírání	F x B	mm	600	700	800	900
	H	mm	1350	1500	1900	2200
Výška povrchu podložky		mm	1035	1035	1135	1235
Celková velikost	F x B	mm	2050	2400	2650	3000
	L x R	mm	2400	2600	3000	3450
	H	mm	3200	3600	3950	4550
Výkon motoru		Kw	11	18.5	22	30
Hmotnost		Kg	18000	24000	30000	41000
Stiskněte tlak		Mpa	0.5

Parametr		Jednotka	JW36-315	JW36-400	JW36-500
Jmenovitá kapacita		KN	3150	4000	5000
Jmenovitý tah		mm	7	8	10
Délka zdvihu skluzu		mm	300	300	350
Posunutí tahu	Pevný	časy / min	30	20	20
	Proměnná	časy / min	20-30	15-20	15-20
Max. Výška sady zápustky		mm	550	600	650
Nastavení výšky formy		mm	120	130	130
Vzdálenost mezi vzpěrami		mm	2570	2810	3240
Velikost podložky	F x B	mm	1000	1100	1200
	L x R	mm	2500	2700	3000
Tloušťka podložky		mm	190	200	210
Snímek Dolní velikost	F x B	mm	1000	1100	1200
	L x R	mm	460	550	600
Velikost bočního otevírání	F x B	mm	900	1000	1100
	H	mm	2200	2400	2700
Výška povrchu podložky		mm	1285	1340	1340
Celková velikost	F x B	mm	3000	3500	3700
	L x R	mm	3450	3700	4200
	H	mm	4550	5200	5600
Výkon motoru		Kw	37	45	55
Hmotnost		Kg	44000	55000	77000
Stiskněte tlak		Mpa	0.5
