JH25
HARSLE
| Množství: | |
|---|---|

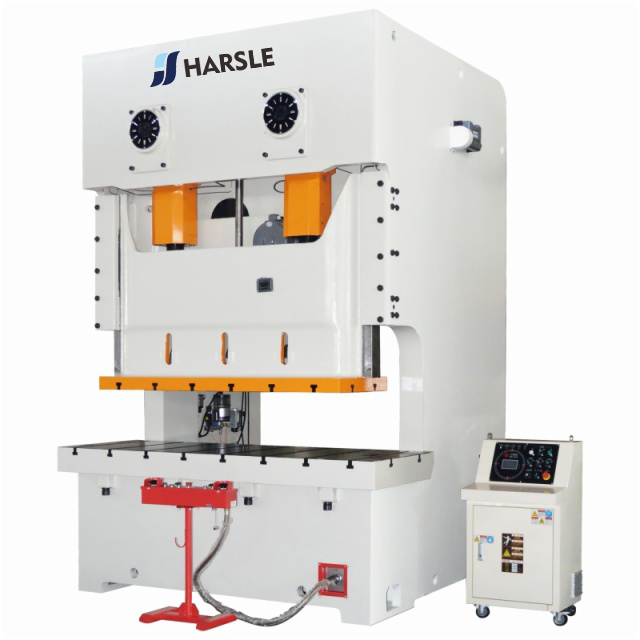

Popis výrobku
Lis má velký pracovní stůl a je vhodný pro výrobu velkých a tenkých desek a automatickou progresivní výrobu matrice, může zlepšit efektivitu práce.
Kvalitní svařovaná konstrukce z ocelového plechu výrazně zvyšuje pevnost a tuhost stroje.
Dvojitá zpětná převodovka klikového hřídele se používá ke zlepšení anti-excentrické zátěžové síly lisu
Posuvník zaujímá šestistrannou pravoúhlou vodicí kolejnici, která má dobré vedení a vysokou přesnost.
Lis využívá mokrou třecí spojku s vysokým točivým momentem, která se vyznačuje stabilním provozem, nízkou hlučností, dlouhou životností, bezpečnou a spolehlivou.
Pneumatický lis má motorizované seřízení matrice a jeho přesnost čtení je až 0,1 mm.
Děrovačka používá centralizované mazání a má zařízení pro indikaci oběhu.
Může být vybaven různými typy automatizovaných periferních zařízení, což výrazně zvyšuje produktivitu.
Slovo slavné elektrické komponenty zlepší výkon stroje.
Parametr
| Parametr | Jednotka | JH25-110 | JH25-160 | JH25-200 | ||||
| Jmenovitá kapacita | KN | 1100 | 1600 | 2000 | ||||
| Jmenovitý tah | mm | 5 | 6 | 7 | ||||
| Délka zdvihu skluzu | mm | 180 | 200 | 250 | ||||
| Posunutí tahu | Pevný | časy / min | 50 | 45 | 35 | |||
| Proměnná | časy / min | 30-50 | 30-45 | 25-35 | ||||
| Max. Výška sady zápustky | mm | 400 | 450 | 500 | ||||
| Nastavení výšky formy | mm | 90 | 100 | 110 | ||||
| Hloubka hrdla | mm | 350 | 390 | 430 | ||||
| Vzdálenost mezi vzpěrami | mm | 1470 | 1600 | 1920 | ||||
| Velikost podložky | F x B | mm | 680 | 760 | 840 | |||
| L x R | mm | 1880 | 2040 | 2420 | ||||
| Tloušťka podložky | mm | 155 | 165 | 170 | ||||
| Velikost podložky | F x B | mm | 520 | 580 | 650 | |||
| L x R | mm | 1400 | 1500 | 1850 | ||||
| Výška povrchu podložky | mm | 900 | 900 | 1000 | ||||
| Celková velikost | F x B | mm | 1820 | 2080 | 2370 | |||
| L x R | mm | 1920 | 2100 | 2450 | ||||
| H | 3100 | 3280 | 3730 | |||||
| Výkon motoru | Kw | 11 | 18.5 | 22 | ||||
| Hmotnost | Kg | 14000 | 19000 | 26500 | ||||
| Stiskněte tlak | Mpa | 0.5 | ||||||
| Parametr | Jednotka | JH25-250 | JH25-315 | |||
| Jmenovitá kapacita | KN | 2500 | 3150 | |||
| Jmenovitý tah | mm | 7 | 7 | |||
| Délka zdvihu skluzu | mm | 280 | 280 | |||
| Posunutí tahu | Pevný | časy / min | 30 | 30 | ||
| Proměnná | časy / min | 20-30 | 20-30 | |||
| Max. Výška sady zápustky | mm | 550 | 550 | |||
| Nastavení výšky formy | mm | 120 | 120 | |||
| Hloubka hrdla | mm | 470 | 490 | |||
| Vzdálenost mezi vzpěrami | mm | 2170 | 2190 | |||
| Velikost podložky | F x B | mm | 920 | 940 | ||
| L x R | mm | 2700 | 2800 | |||
| Tloušťka podložky | mm | 180 | 190 | |||
| Velikost podložky | F x B | mm | 700 | 700 | ||
| L x R | mm | 2100 | 2100 | |||
| Výška povrchu podložky | mm | 1100 | 1090 | |||
| Celková velikost | F x B | mm | 2690 | 2730 | ||
| L x R | mm | 2730 | 2840 | |||
| H | 4110 | 4110 | ||||
| Výkon motoru | Kw | 30 | 37 | |||
| Hmotnost | Kg | 35000 | 36000 | |||
| Stiskněte tlak | Mpa | 0.5 | ||||
