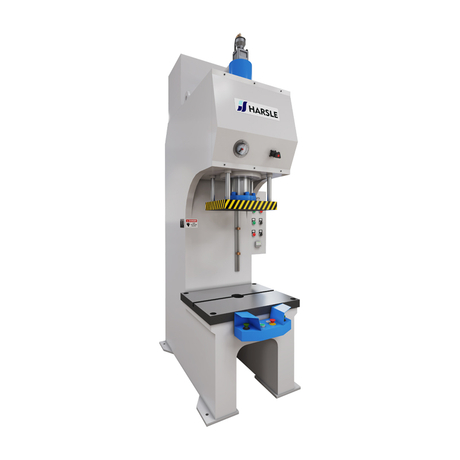

Jednosloupový hydraulický lis Y41-250T pro rovnání a tváření

Zobrazení:24     Autor:Editor webu     Čas publikování: 2023-09-13      Původ:Stránky

Hydraulický lis


Jednosloupový hydraulický lis

Jednosloupový hydraulický lis je typ hydraulického lisu s jedním svislým sloupem, který podpírá horní beran nebo desku.Běžně se používá pro širokou škálu aplikací tváření kovů, lisování a montáže.Zde je přehled jeho klíčových komponent a typických použití:


Klíčové komponenty:


1. Rám: Rám jednosloupového hydraulického lisu je tuhá konstrukce, která poskytuje stabilitu a podporu.Skládá se z jediného svislého sloupu, který je bezpečně ukotven k zemi, což zajišťuje, že lis zůstane během provozu stabilní.


2. Hydraulický systém: Tento lis je poháněn hydraulickým systémem, který vytváří sílu potřebnou pro lisovací operace.Obvykle zahrnuje hydraulické čerpadlo, hydraulické hadice, ventily a hydraulickou nádrž.Hydraulický systém je zodpovědný za řízení pohybu beranu nebo desky.


3. Beran nebo deska: Beran je horní část lisu, která se pohybuje svisle a působí silou na obrobek.Je ovládán hydraulickým systémem a může být vybaven různými nástroji nebo příslušenstvím, v závislosti na konkrétní aplikaci.


4. Pracovní stůl: Pracovní stůl je spodní část lisu, kde je umístěn obrobek.Poskytuje stabilní povrch pro podepření zpracovávaného materiálu.


Typické použití:


1. Tváření kovů: Jednosloupové hydraulické lisy se často používají pro procesy tváření kovů, jako je ohýbání, rovnání a hluboké tažení.Mohou tvarovat plechy nebo desky do požadovaných tvarů nebo profilů.


2. Montážní operace: Tyto lisy se používají v montážních procesech k lisování nebo spojování součástí dohromady.Lze je například použít k montáži ložisek, pouzder nebo jiných dílů do hřídelí nebo pouzder.


3. Lisování a děrování: Jednosloupové hydraulické lisy se používají při ražení a děrování k vytváření otvorů, tvarů nebo vzorů v plechu.Běžně se používají při výrobě kovových dílů a součástí.


4. Ražba a ražba: Používají se také pro ražbu nebo ražení, kdy jsou složité vzory nebo vzory vyraženy na povrch materiálů, jako je kov nebo plast.


5. Lisování: V některých průmyslových odvětvích se tyto lisy používají pro procesy lisování, kdy se materiály jako pryž, plasty nebo kompozitní materiály lisují do specifických tvarů nebo dílů.


6. Testování a kontrola kvality: Jednosloupové hydraulické lisy lze použít pro testování materiálů a kontrolu kvality, jako je provádění tlakových zkoušek k posouzení pevnosti a vlastností materiálů.


Jednosloupové hydraulické lisy jsou k dispozici v různých velikostech a konfiguracích, aby vyhovovaly různým aplikacím, od malých stolních modelů pro lehčí úkoly až po větší průmyslové jednotky pro náročné operace.Nabízejí přesnou kontrolu nad silou a posunem, což z nich činí všestranné stroje ve výrobním a kovodělném průmyslu.Řádné školení a bezpečnostní opatření jsou při provozu hydraulických lisů zásadní vzhledem k vysokým silám, které s tím souvisí.

Hydraulický lis

Hlavní rysy

● Přijímá inteligentní strukturu, strukturu rámu s jedním ramenem typu C, má funkci, jako je dobrá spolehlivá, jednoduchá struktura a snadné ovládání.S pevnou spojkou na klíč má lis jednoduchý nebo nepřetržitý provoz.

● Rám je celý svařen z ocelových plátů a ošetřen tak, aby znovu přežil namáhání popouštěním.

● Patronový ventil vybavený pro hydraulický řídicí systém, spolehlivý, odolný a méně hydraulických rázů, kratší spojovací potrubí a méně uvolňovacích bodů.

● Ovládací sílu, pojezd naprázdno a pohyb při nízké rychlosti a rozsah pojezdu lze upravit podle technologických požadavků.

● Hydraulický systém využívá zařízení pro předběžné uvolnění tlaku, nízký dopad hydraulického tlaku.

● Nezávislé elektrické ovládání, spolehlivé, audiovizuální a vhodné pro údržbu.


Technické parametry

Ne. Položka Jednotka Y41-250T
1 Nominální síla KN 2500
2 Hloubka hrdla mm 360
3 Maximální výška otevření mm 1000
4 Zdvih lisovací perličky mm 500
5 Velikost pracovního stolu LR mm 700
6 FB mm 800
7 Rychlost Rychle dolů mm/s 120
8 Pracovní mm/s 8~15
9 Vrátit se mm/s 90
10 Výška stolu nad podlahou mm 700
11 Dimenze Přední a zadní mm 1850
Vlevo a Vpravo mm 1300
Výška mm 3200
12 Hmotnost kg 9600
13 Výkon motoru kw 22

Detaily produktu

Hydraulický lisHydraulický lisHydraulický lis
