Hlavní faktory určující výkon střižného stroje jsou: střižná síla střižného stroje, přítlačná síla, úhel střihu a velikost zdvihu horní čepele.
Celková smyková síla stroje pro stříhání šikmých hran je menší než u stroje s plochým nožem.Skládá se ze tří složek: základní střižná síla;odolnost proti ohybu řezané části plechu a ohyb plechu ve smykové zóně.Odpor.Vztah mezi celkovou smykovou silou a smykovým úhlem je téměř nepřímo úměrný, to znamená, že se zmenšuje, jak se úhel smyku zvětšuje.
Během procesu stříhání vyvíjí horní čepel dopředný horizontální tlak T na plech.Aby se zabránilo posunutí plechu, musí být přítlačná síla taková, aby horizontální třecí síla generovaná na horním a spodním povrchu plechu byla větší než T.
V okamžiku zahájení řezání dosáhne hloubka řezu horního kotouče tloušťky stříhaného plechu a tření vytvářené horní plochou a spodní plochou plechu je:
F1=μ(Ph+Py)N
Když střih pokračuje po výše uvedeném okamžiku, tření na horním povrchu plechu je:
F2=μPyN
Nízké tření plechu zůstává nezměněno.
F1+F2≥T
T = 0,3 PhN
Proto μ(Ph+2Py)≥0,3Ph
Když μ=0,15
Py=1/2PhN
Je třeba říci, že přítlačná síla se zvyšuje se zvyšující se celkovou smykovou silou.Přítlačná síla a šířka stříhaného plechu však mají také určitý vztah.Když je šířka střižné desky velká, přítlačná patka, která je daleko od střižné oblasti, má malý účinek.Za tímto účelem je celková lisovací síla:
Py=1/2Ph b/2500 N
Kde b----je šířka řezu (mm)
Přiveďte hodnotu funkce a získejte hodnotu Py 1,57*10,6N

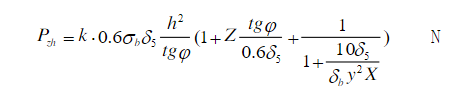

Ze vzorce střižné síly je jasně vidět, že s rostoucím úhlem střihu se střižná síla zmenšuje, čímž se snižuje hmotnost stroje.Nejnepříznivějším důsledkem zvýšeného úhlu střihu je však silné zkreslení úzkého pásu, následované zvýšeným zdvihem držáku nástroje.
Porovnáním hlavních parametrů tuzemských a zahraničních střižných strojů je rozhodnuto nastavit úhel střihu na 3°.
