Zavedení Press Brake a Mold

Zobrazení:20     Autor:Editor webu     Čas publikování: 2019-10-29      Původ:Stránky Zeptejte se

Zavedení ohraňovacího lisu a forma (1)

Hlavními faktory, které ovlivňují přesnost ohýbání stroje

* Průhyb stolu ohýbacího stroje

* Průhyb deformace pohyblivého nosníku ohýbacího stroje

* Částečné deformace hrdla boční straně stojanu

* Změna tloušťky desky a rebound

* Vliv teploty se mění na mechanickou konstrukci

CNC Ohraňovací

Zavedení ohraňovacího lisu a forma (2)

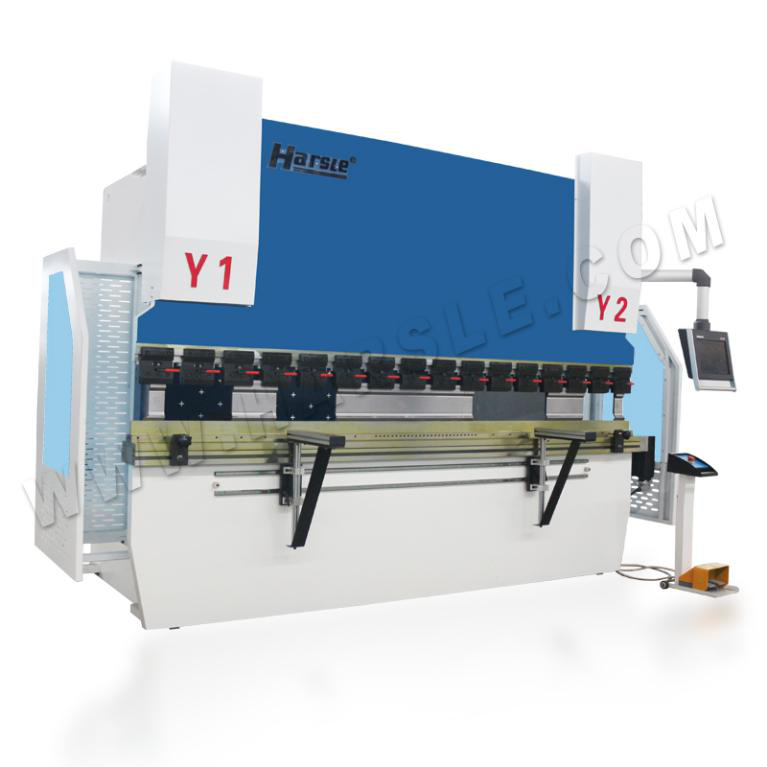

EP elektro-hydraulické synchronní plné CNC ohýbací stroj pracuje

Zavedení ohraňovacího lisu a forma (3)

Systém EP elektrohydraulické synchronní plně CNC ohýbačka pracovní rozsah

série EP ohýbačka pracovní rozsah:

* Ohybu tlak: 50 t-1000t

* Délka ohybu: 1600-12000mm

* Řízení osa číslo: 3 + 1 osa-8 + 1 osa

* Two-stroj spojení může být realizováno prostřednictvím řídícího software dle požadavků zákazníka

série EP elektrohydraulické synchronní plně CNC ohýbačka standardní konfigurace

1.Cybelec DNC 880 nebo ModEva12 řídící systém

Kompenzace vychylovací systém 2. CNC Wila

3. Posuvné dveře zadní ochranný kryt

4. Dva přední posuvné zásobníky

5. Sada horních a dolních nožů

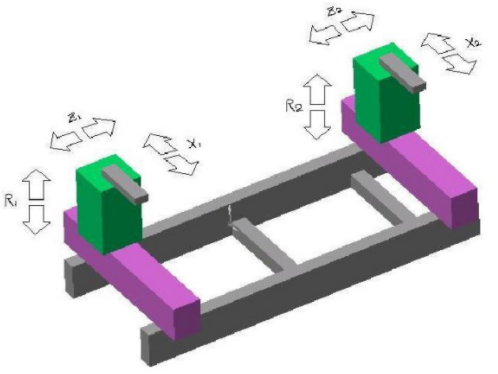

EP ohýbačka zadní rozchod

Zavedení ohraňovacího lisu a forma (4)

série EP ohýbačka forma

ohýbací sílavzorec výpočtu

Zavedení ohraňovacího lisu a forma (5)

Vnitřní úhel Rvzorec výpočtu

Zavedení ohraňovacího lisu a forma (6)

znalost Mold

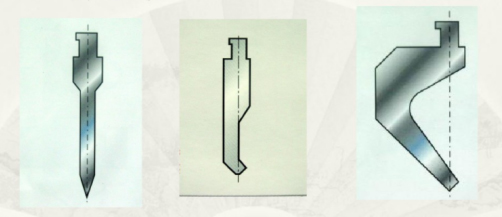

Tři typické horní formy

Zavedení ohraňovacího lisu a forma (7)

Horní nože používané v ohýbacího stroje jsou hlavně z výše uvedených tří typů, z nichž přímé nože mají nejlepší mechanické vlastnosti a pevnost, zatímco husím nože může splňovat některé speciální tvary ohybu, amalé zakřivené nože mají dvě výše uvedené charakteristiky.
