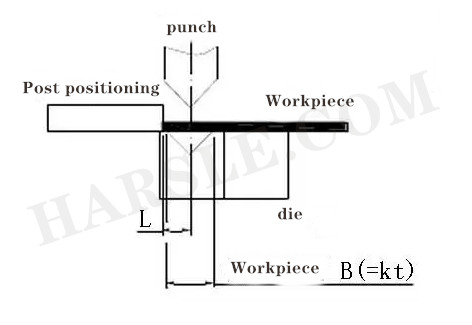

Počáteční stav ohybu v ohybu ve tvaru písmene L je, jak je uvedeno:
Jedním důležitým parametrem je zde šířka B dolního razidla. Vzhledem k ohýbání účinku a pevnosti formy, existuje minimální šířky průvlaku u materiálů s různými tloušťkami. Když je menší než tato hodnota, bude se jednat o problém, že ohýbání není na místě, nebo je forma poškozena. Bylo prokázáno, že vztah mezi šířkou minimálně formy a tloušťce materiálu je.
Bmin= kT
Bmin je minimální šířka forma, T je tloušťka materiálu, a K = 6 při výpočtu minimální šířka matrice. Specifikace ohýbání šířky zápustky běžně používané výrobci jsou následující: 4,5,6,8,10,12,14,16, 18,20,25

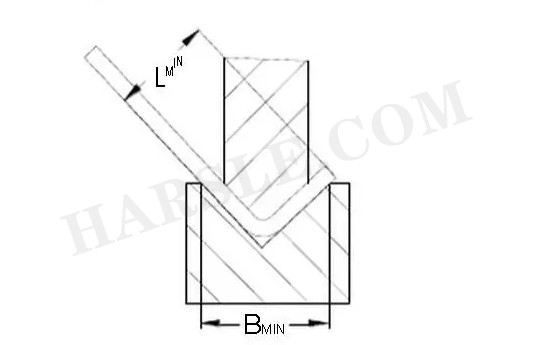

Podle výše uvedeného vztahu, minimální tloušťka dolního lisovacího požadovanou šířku pro různé tloušťky materiálu během ohýbání může být determined.It je patrné z počátečního stavového diagramu ohybu, že okraj ohybu nemůže být příliš krátký. V kombinaci s šířkou minimálně matrice výše, vzorec pro získání nejkratší hranu ohybu je:
Lmin= 1/2 (Bmin+ Δ) 0,5
Lmin je nejkratší ohnutý okraj.
Bmin je minimální šířka die.
Δ je koeficient ohybu plechu.
| Ne. | Tloušťka materiálu | Die šířka drážky | Punch R | Minimální výška v ohybu |
| 1 | 0.5 | 4 | 0.2 | 3 |
| 2 | 0.6 | 4 | 0.2 | 3.2 |
| 3 | 0.8 | 5 | 0,8 / 0,2 | 3.7 |
| 4 | 1 | 6 | 1 / 0,2 | 4.4 |
| 5 | 1.2 | 8/6 | 1 / 0,2 | 5.5 / 4.5 |
| 6 | 1.5 | 10/8 | 1 / 0,2 | 6.8 / 5.8 |
| 7 | 2 | 12 | 1 / 0,2 | 8.3 |
| 8 | 2.5 | 16/14 | 1,5 / 0,5 | 10,7 / 9,7 |
| 9 | 3.0 | 18 | 2 / 0,5 | 12.1 |
| 10 | 3.5 | 20 | 2 | 13.5 |
| 11 | 4.0 | 25 | 3 | 16.5 |
ocelový tabulový materiál za studena válcované ohýbání dovnitř R a minimální ohýbání referenční tabulky výšky
