Děrování na první pohled

Děrování je více než jen děrování v plechu. Děrování může vytvářet kontury,formovat listy a upravovat povrchy. A děrování umožňuje kompletní opracováníplechové díly. Děrování je rychlý, efektivní, produktivní a automatizovaný proces anabízí obrovský rozsah možností.

1 Děrování je proces řezání: list je řezán ve dvou s jedním tahem.

2 Nibbling spočívá ve vytváření řad mnoha malých otvorů. Výsledkem je kontura.Prakticky jakéhokoliv tvaru a velikosti.

3 Formování otevírá nové rozměry. Různé nástroje otáčejí děrovacím strojemdo všestranného talentu pro čepování, ražbu a značení.

Základem je děrovací stroj. Všestrannost děrováníproces však přichází pouze s širokou škálou nástrojů.

Produktové portfolio děrovacích nástrojů jde daleko za hranicenabízeny různé děrované formuláře. Tváření, řezání závitů, ohýbání, ražba, značení,Odjehlování a také zpracování válečkem otevírají množství možných aplikací.

A použití automatizačních komponent pro nakládání a vykládání strojeznamená, že je možná i automatizovaná výroba.

Nechte se fascinovat děrováním!

Princip děrování

Každý, kdo má někdy děrované otvory v papíru, využil principu děrování.Razník tlačí papír shora shora na desku děrovačky anakonec v kulatém otevření. Tím vzniká v papíru kruhový otvor. Kolokousky papíru, které jsou vyříznuty, jsou shromážděny v nádobě pod děrovačem. Aděrovací plechy se neliší. List je umístěn mezi razníkem a razidlem 6.Děrovač se posouvá dolů a vrhá se do formy. Okraje razníku a matricejsou posunuty rovnoběžně k sobě, takže řezání listu. Z tohoto důvodu děrováníje klasifikován jako proces řezání ve smykumateriál se dvěma řeznými hranami pohybujícími se kolem sebe.

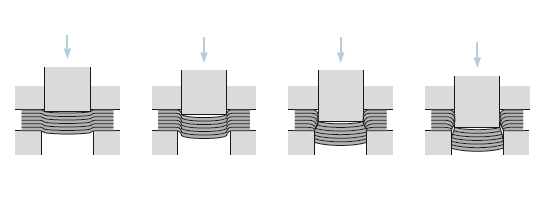

Abychom byli přesní, děrování probíhá ve čtyřech fázích. Když je úderdotkne se listu, především ho deformuje. Poté následuje řezání. Úroveňnapětí vytvořené uvnitř materiálu je v konečném důsledku tak velké, že se plech rozlomíobrysu řezu. Ten kus kovu zde vyrazil - tzv. Děrováníslimák - je vysunut směrem dolů. Pak se razník opět pohybuje nahoru. Mělo byvezměte s sebou plech s kovem, striptérka 3 oddělí list od razníku.

Výsledkem procesu děrování není kontinuální řez, jak je tomu v případě, kdyděrování v papíru. Místo toho se horní část materiálu ořízne nanesenímsilná síla 16, lisování děrování na materiál, což způsobuje spodní částmateriál se rozlomí.

Zde je poměr řezu k přetržení ovlivněn matricí 6 a vybranou řeznou mezerou 19stejně jako tloušťka materiálu. Proces děrování a jeho výsledek může býtoptimalizovány různými způsoby. Například jsou možné i děrovací operaceextrémně hladký povrch k řezu 18 nebo - něco, co je důležitélidé, kteří pracují na děrovacích strojích 4 - využívají zejména tiché děrování 20.

Děrovací hlava

Děrovací hlava je srdcem děrovacího stroje 4. Je to tadyohromně rychlý a přitom přesný pohyb směrem nahoru a dolůvyrábí se děrování 1. Děrovací hlava se skládá z beranu a pohonupřesune beran.

Děrovací nástroj 3 je zajištěn adaptérem nástroje. Píst je buď poháněn hydraulicky nebo elektromechanicky a pohybuje se ve vedení bez opotřebení. Jen sZvláště dlouhé vedení pístu může také absorbovat vysoké excentrické síly 16. Totonabízí výhody při provádění zpracování se zkosenými nástroji nebo s postupnýmniblování 17.

Během děrování beran narazí na list 1400 krát za minutu, zatímco běhemznačení 14 stroj pracuje dokonce při 2800 zdvizích za minutu.

Při obrábění plechu 22 se používá stlačený vzduch pro rozprašování olejové mlhy narána pěstí. Tento film oleje snižuje tření způsobené děrováním mezi nástrojem 3a materiál, což snižuje opotřebení nástroje.

Pokud lze nástrojový adaptér otočit do jakékoli úhlové polohy, nástroje nabídnouextrémně flexibilní použití. To neznamená, že bude zapotřebí méně nástrojů, aletaké že je třeba připravit a nastavit méně nástrojů a méně změn nástrojůa neproduktivních časů. Mezi výhody patří rychlejší a rychlejšíproduktivnější provedení, zlepšená kvalita dílů 18, optimalizovaný plechdispozice 22 a možnost zpracování bez kostry 23.

Sada nářadí

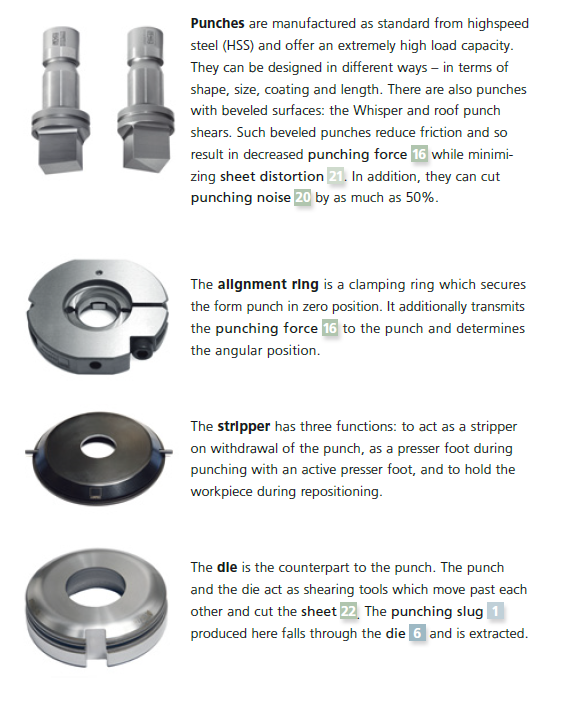

Děrovací nástroj se skládá z razníku a matrice 6. Během operace razníku 1úder se vrhne do matrice. Razník a lisovnice tak mají stejný tvara zapadají jako klíč do díry klíče. Rozdíl mezi dimenzílisovník a lisovnice je řezná mezera 19.

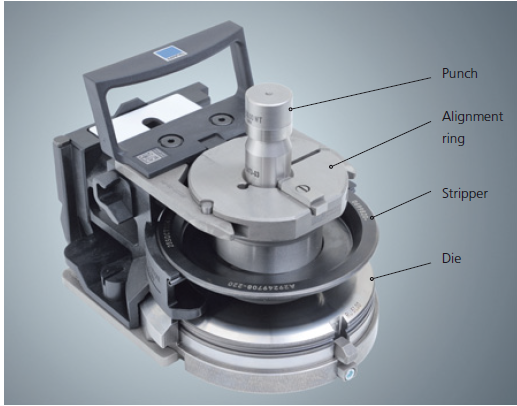

Sada nástrojů se skládá z děrovacího nástroje v kombinaci s vyrovnávacím kroužkema striptérka.

Horní nástrojový adaptér v pístu vysekávací hlavy 2 je navržen tak, aby mohl být provedenDěrovač s odizolovacím zařízením a dolní adaptér nástroje pro matrici 6. Horní aspodní nástrojový adaptér je zarovnán centrálně.
