Návod k obsluze ovladače Z pro DELEM DA53T/DA58T

Jedná se o speciálně vyvinutý ovladač osy Z pro CNC DELEM DA53T/DA58T využívající dotykovou obrazovku Schneider Easy Harmony a PLC Schneider TM200.To umožňuje ovládání DA53T/DA58T v 6+1 osách!DA53T/DA58T k ovládání v 6+1 osách!

Model s dotykovou obrazovkou je HM IET6401, 7' šířka, 800 x 480 pixelů, 16 milionů barev TFT barevný LCD.

Úvod do provozu

Úvod do provozu DA5XT: K ovládání osy Z lze použít jednokrokové i vícekrokové postupy, které lze na systému DA5XT libovolně nastavit jako osy X a R.Nejprve zadejte na obrazovce Harmony příslušnou programovací pozici osy Z podle délky plechu a polohy razníku.Poté vyberte ID osy Z (hodnota ID je binární, od 0000-1111) pro každý krok na DA5XT.

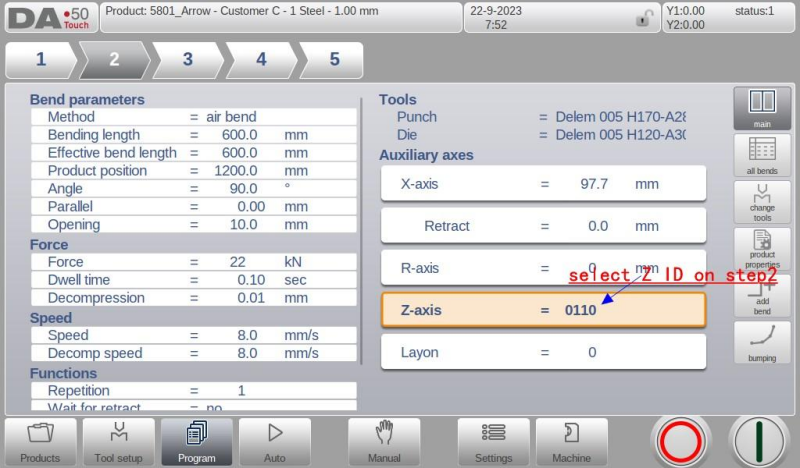

Vstupní poloha ID osy Z je zobrazena výše

Toto je příklad provozu osy Z v Single-Step.(Hodnota osy Z je nastavena libovolně od 0000 do 1111 (binární)).

Toto je příklad činnosti osy Z v programu Mutil-Step (hodnota osy Z je nastavena libovolně od 0000 do 1111 (binární)).

2. Úvod do ovládání na obrazovce Harmony

1) Manuální operace jsou následující: Ruční ovládání je možné, když je displej , Pokud se zobrazí, nelze provést ruční ovládání.lis spustit Z1 nebo Z2 ve směru rostoucí polohy (strana Y1 ve směru minimální hodnoty osy Z, strana Y2 ve směru maximální hodnoty osy Z).lis pro ovládání Z1 nebo Z2 ve směru redukce polohy a uvolněním zastavíte provoz.Když je stisknuto, Z2 zmodrá a Z2 lze ovládat ručně.lis znovu pro návrat Z2 na černou a Z1 lze ovládat ručně.

2) Automatický provoz je následující: Po stisknutí na obrazovce Harmony (pokud olejové čerpadlo není spuštěno, zobrazí se: ), jinak se osa Z přesune do odpovídající polohy .Při stisknutí , osa Z se zastaví.

3) Provozní tipy: Pokud dojde ke kolizi blokovacích prstů Z1 a Z2 (jak je znázorněno na obrázku), nejprve prosím sledujte, zda byl pohon osy Z aktivován nebo ne, pokud byl aktivován, je třeba jej znovu napájet.Pak nejprve musíte provést operaci 'naučení' pro Z1 a Z2.Zadejte správnou aktuální pozici a poté můžete pokračovat v další práci.

4) Správná výuka osy Z (teach) je prvním předpokladem, abyste mohli správně pracovat.Tato práce je první zkouškou nového stroje, blok odkazuje na náhodnou kolizi a další okolnosti je třeba obsloužit.Poloha osy Z se automaticky uloží do paměti po vypnutí stroje a po opětovném zapnutí stroje není nutné provádět operaci učení.
