Jak importovat soubor DXF z disku U do ovladače DELEM

Zobrazení:21     Autor:Editor webu     Čas publikování: 2022-05-26      Původ:Stránky

Zeptejte se

Tento článek vám řekne, jak importovat soubor DXF z disku U Ovladač DELEM.Alternativně pro nakreslení požadovaného produktu v řídicím systému může řídicí systém také importovat externě generovaný výstupní soubor systému CAD.Tento tutoriál vysvětlí použití převodníku DXF k importu souborů DXF a jeho funkcí.


Přípravy:

Vložte USB flash disk

Jak importovat soubor DXF

Import výkresů forem

Vyberte správnou klasifikaci v horní části obrazovky;zde uvádíme jako příklady děrovací nebo spodní raznice.


Klikněte na *importovat DXF*, vyberte soubor DXF raznice nebo matrice na flash disku, který je třeba importovat;klasifikaci je třeba sladit.


Klikněte na *vybrat*, kresby se zobrazí na obrazovce.


Klikněte na *převést*, zde můžeme změnit jeho data a ID.


Klikněte na *přijmout*, výkresy se automaticky převedou.


Klikněte na *přijmout*, všechny rozměry se zobrazí přímo na výkresu.

Jak importovat soubor DXF

Klikněte na *ukončit*.Úspěšný import výkresů forem.Pokud má zákazník k dovozu více forem, může výše uvedené kroky několikrát opakovat.


Import výrobních výkresů

Klikněte na *importovat DXF*, a vyberte DXF soubor produkce na flash disku, který je třeba importovat.


Klikněte na *vybrat*, kresby se zobrazí na obrazovce.

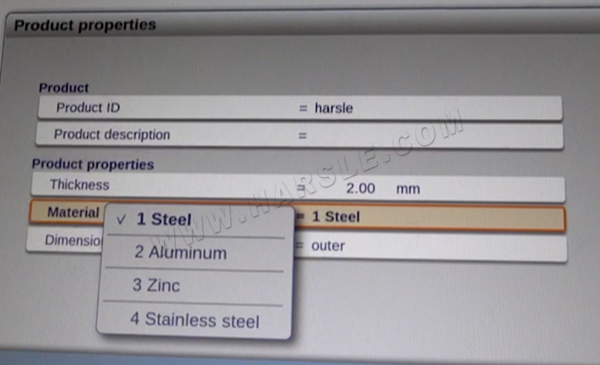

Klikněte na *převést*, zobrazí se výrobní a výrobní vlastnosti.Zákazníci mohou změnit ID produktu a také změnit tloušťku, materiál (1 znamená ocel, 2 znamená hliník, 3 znamená zinek, 4 znamená nerez).Rozměry (u vybraných vnitřních/vnějších).

Jak importovat soubor DXF

Jak importovat soubor DXF

Klikněte na *přijmout*, kresba se zobrazí v plných rozměrech.


Klikněte na *nastavení nástroje*, zákazníci si mohou vybrat a potvrdit razník a matrice použité pro tuto výrobu.

Jak importovat soubor DXF

Klikněte na *posloupnost ohybů*, zákazníci mohou zkontrolovat sekvence ohybů a simulované kroky ohybu.Po potvrzení, že v 2D simulaci ohybu není žádný problém, můžeme také potvrdit v 3D simulaci ohybu výběrem možností na levé straně.

Jak importovat soubor DXF

Jak importovat soubor DXF

Klikněte na *Program*, zákazníci si zde mohou stáhnout jednotlivé kroky ohýbání.To je pro tento tutoriál vše a více se dozvíte ve videu níže.
