Zobrazení:26 Autor:Editor webu Čas publikování: 2020-08-19 Původ:Stránky
HS-1000W-3015 Otevřený typ CNC laserového řezacího stroje dodavatel z Číny.Laserový řezací stroj má zaměřit laser vyzařovaný z laseru do laserového paprsku s vysokou hustotou výkonu přes systém optické dráhy.Laserový paprsek je ozařován na povrch obrobku, čímž obrobek dosáhne bodu tání nebo bodu varu, zatímco vysokotlaký plyn koaxiální s paprskem odfoukne roztavený nebo odpařený kov pryč.
Pohybem vzájemné polohy paprsku a obrobku se materiál nakonec formuje do štěrbiny, aby se dosáhlo účelu řezání.
Proces řezání laserem nahrazuje tradiční mechanický nůž neviditelným paprskem.Vyznačuje se vysokou přesností, rychlým řezáním, neomezujícím se na řezací vzor, automatickou sazbou pro úsporu materiálů, hladkým řezem, nízkými náklady na zpracování atd. Postupně bude vylepšován nebo nahrazen tradičním zařízením na řezání kovů.Mechanická část hlavy laserové řezačky nemá žádný kontakt s obrobkem a během práce nepoškrábe povrch obrobku;rychlost řezání laserem je vysoká, řez je hladký a plochý a obecně nevyžaduje následné zpracování;zóna ovlivněná řezným teplem je malá, deformace desky je malá a štěrbina je úzká (0,1 mm~0,3 mm);řez nemá žádné mechanické namáhání a žádné otřepy při střihu;vysoká přesnost obrábění, dobrá opakovatelnost a žádné poškození povrchu materiálu;CNC programování, dokáže zpracovat jakýkoli plán a dokáže nařezat celou desku na velký formát bez nutnosti otevření formy, ekonomické a časově nenáročné.
● Udržování vzdálenosti laserové hlavy od obrobku při procesu řezání může snížit riziko kolize.Při kolizi desky přestane řezat.
● Je vhodný pro řezání uhlíkové oceli, nerezové oceli, hliníku, mosazi a slitinových kovových materiálů.
● Pro zajištění hladkého chodu stroje s nízkou hlučností je namontováno automatické mazací zařízení.
● Pokud je zařízení abnormální, systém spustí úplný abnormální alarm a přenese jej do rozhraní přes řídicí centrum.
● Pomocná funkce alarmu nízkého tlaku plynu Poskytuje detekci tlaku v reálném čase, odesílá abnormální informace, když je hodnota tlaku nižší než optimální řezný účinek a přesnost.
● Profesionální CNC systém a řezací software podporuje CAD kreslení a programování textu
● Vysoký obsah uhlíku, vysoká pevnost v tlaku a vysoká tvrdost pracovního stolu.
● Nízká tepelná citlivost a citlivost ložné mezery snižují ztráty zařízení při používání
● Stroj má pohodlnější provoz, stabilnější výkon, odolnější kvalitu, vyšší účinnost řezání a širší rozsah použití.
| Ne. | Položka | Jednotka | technické parametry | |
| 1 | Max. velikost řezu | mm | 1500*3000 | |
| 2 | Efektivní cestování | osa X | mm | 3050 |
| osa Y | mm | 1550 | ||
| Osa Z | mm | 100 | ||
| 3 | Polohová přesnost | osa X | mm/m | ±0,04 |
| osa Y | mm/m | ±0,04 | ||
| Osa Z | mm/m | ±0,01 | ||
| 4 | Opakovaná přesnost polohy | osa X | mm | ±0,02 |
| osa Y | mm | ±0,02 | ||
| Osa Z | mm | ±0,005 | ||
| 5 | Rychlá polohová rychlost | osa X | m/min | 80 |
| osa Y | m/min | 80 | ||
| Osa Z | m.min | 30 | ||
| 6 | Zrychlená rychlost | G | 1 | |
| 7 | Třída IP | IP54 | ||
| 8 | Hmotnost stroje | kg | 4200 | |
| 9 | Velikost těla | mm | 4600*2600*1650 | |

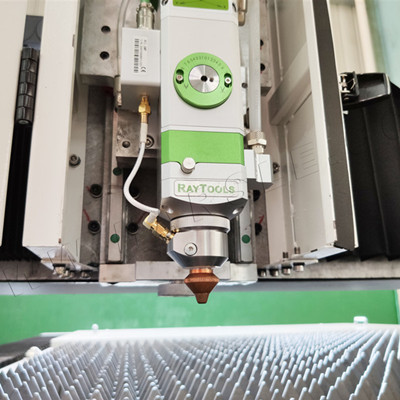

Software automaticky nastaví zaostřovací čočku tak, aby bylo možné provádět automatické perforování a řezání desek různé tloušťky.Rychlost automatického nastavování ostření objektivu je desetinásobná oproti ručnímu nastavování. ● Větší rozsah nastavení Rozsah nastavení -10 mm~ +10 mm, přesnost 0,01 mm, vhodné pro různé typy desek 0 ~ 20 mm. ● Dlouhá životnost Kolimátorová čočka i zaostřovací čočka mají vodou chlazený chladič, který snižuje teplotu řezací hlavy a prodlužuje tak životnost řezací hlavy. |
⒈Rám stroje prochází procesem tepelného zpracování pro odlehčení svařování.Rámy HARSLE jsou obráběny na 5osých CNC obráběcích centrech s jednoduchým referenčním upevněním.Díky tomu jsou všechny osy rovnoběžné a povrchy stroje jsou přesné, což zajišťuje vysokou přesnost a dlouhou životnost stroje.
⒉Vnitřní konstrukce lůžka využívá leteckou kovovou voštinovou konstrukci, která je svařena řadou pravoúhlých trubek.Uvnitř trubek jsou uspořádány výztuhy pro zvýšení pevnosti a pevnosti v tahu lože;také zvyšuje odolnost a stabilitu vodicí kolejnice, aby se účinně vyhnula
deformace postele.
● Dregs systém: Spodní část lůžka je vybavena přepážkovým sběračem, který dokáže automaticky odstraňovat odpad ve výrobním procesu a sbírat drobné díly.
● Systém odstraňování prachu: Pracovní stůl využívá dělený vakuový design k odstranění prachu, výfukových plynů a dalších látek ve výrobním procesu.
